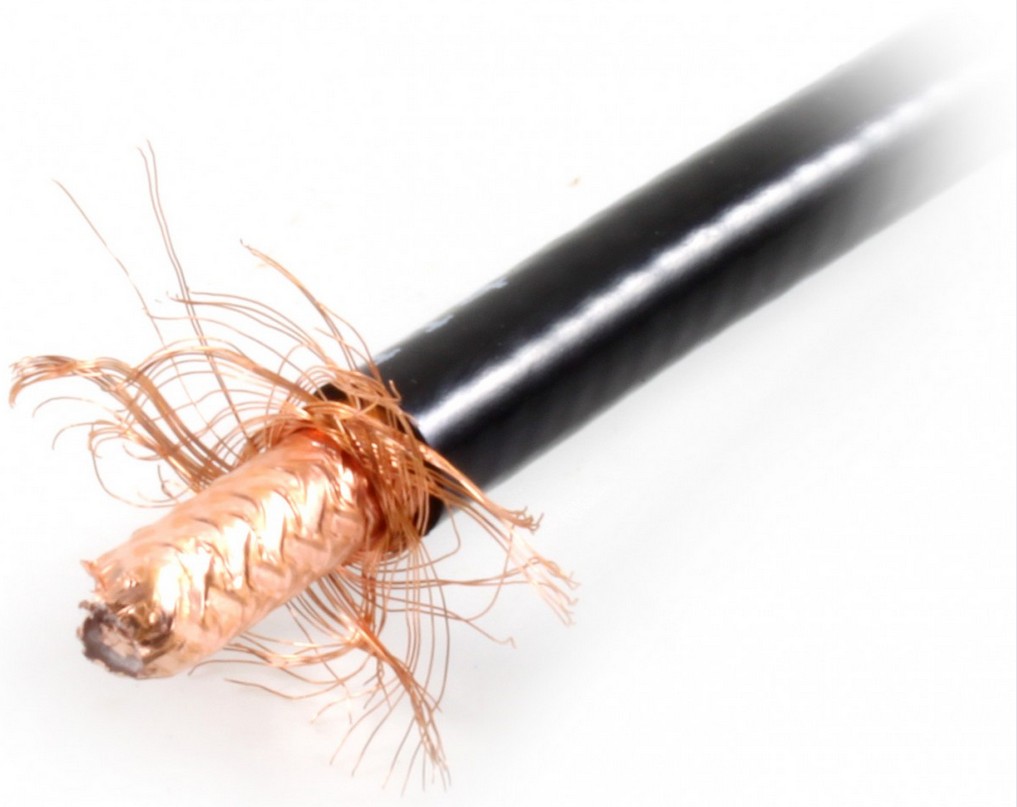

Ecoflex 10 KOAXIALKABEL - 50Ω

Art.Nr.:
4128
Lieferzeit:
ca.10 -14 Tage (Ausland abweichend)
Mindestbestellmenge:
10
6,75 CHF

inkl. 8.1% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
ECOFLEX ist ein flexibles und dabei sehr dämpfungsarmes 50 Ohm-Koaxkabel für den Frequenzbereich DC - 4 GHz.

Modernste Produktionsverfahren und die Verwendung eines verlustarmen PE-LLC-Dielektrikums ermöglichen sehr niedrige Dämpfungswerte, die bei flexiblen Koaxkabeln dieser Dimension neue Massstäbe setzen.

Die hohe Flexibilität von ECOFLEX 10 wird durch einen Litze-Innenleiter sichergestellt.

Ein EMV gerechtes Schirmmass von > 85 dB/3 GHz wird durch eine doppelte Schirmung mit überlappender Kupferfolie und überliegendem Kupfergeflecht erreicht.

Die Folie ist PE-beschichtet und gegen Risse bei zu kleinem Biegeradius geschützt.

ECOLFLEX ist ein Koaxkabel für fast alle Applikationen in der HF-Technik: verlustarm, flexibel, störstrahlungssicher und einsetzbar bis in den Mikrowellenbereich.
Technische Daten:
  • Innenleiter CU blank 7 x 1 mm  Ø 2,85 mm
  • Dielektrikum  LLC PE   Ø 7,25 mm
  • Aussenleiter CU-Folie, PE-beschichtet, Bedeckung 100%
  • CU-Geflecht, Bedeckung 72%
  • Aussenmantel PVC-schwarz, UV-stabilisiert Ø  10,2 mm
  • Impedanz 50 Ohm
  • Kapazität 77 pF/m
  • Verkürzungsfaktor 0,86
  • Schirmdämpfung > 90 dB
  • R (DC) innen 3,2 Ohm / km
  • R (DC) aussen 8,4 Ohm/km
  • HF-Spitzenspannung 1000 Volt
  • Gewicht 13,1 kg / 100 m
  • Biegeradius min. 40 mm
  • Temperaturbereich -40° C bis + 85°C
  • Zugfestigkeit 50 N Kupferanteil / 1km 80 kg

Maximale Belastbarkeit bei 40°C

  • 10 MHz 3,9 KW
  • 100 MHz  1,2 KW
  • 300 MHz 0,68 KW
  • 1000 MHz 0,23 KW
  • 4000 MHz 0,15 KW
Dämpfungen in dB/100 m bei 20° C

  • 5 MHz 0,8 dB
  • 10 MHz 1,2 dB
  • 50 MHz 2,8 dB
  • 100 MHz 4,0 dB
  • 144 MHz 4,8 dB
  • 200 MHz 5,8 dB
  • 300 MHz 7,3 dB
  • 432 MHz 8,9 dB
  • 500 MHz 9,6 dB
  • 800 MHz 12,5 dB
  • 1000 MHz 14,2 dB
  • 1296 MHz 16,5 dB
  • 1500 MHz 17,9 dB
  • 1800 MHz 19,9 dB
  • 2000 MHz 21,2 dB
  • 2400 MHz 23,6 dB
  • 3000 MHz 27,0 dB
  • 4000 MHz 32,2 dB
  • 5000 MHz 37,0 dB
  • 6000 MHz 41,5 dB
Quelle: DD4DB

Allgemeintoleranzen für Längen: +/- 1-2%
