Koax-Aircel7
Aircell 7 Koaxialkabel 50 Ohm
Koax-Aircel7
NEU

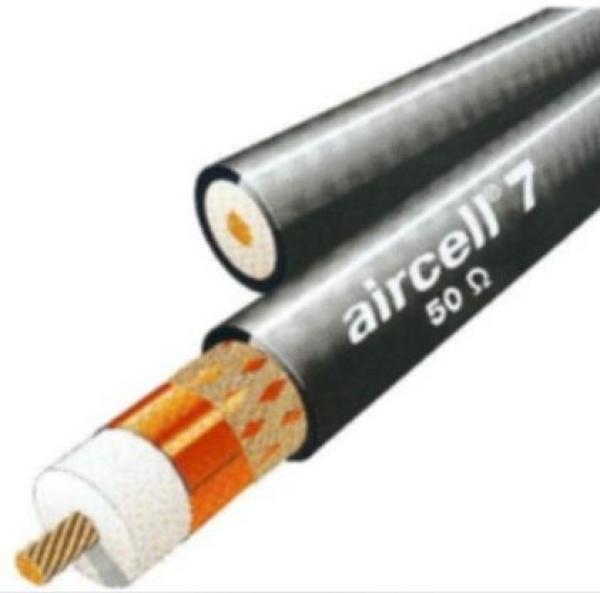

Aircell 7 Koaxialkabel 50 Ohm

Art.Nr.:
4130
Lieferzeit:
ca.10 -14 Tage (Ausland abweichend)
Mindestbestellmenge:
10
3,85 CHF

inkl. 8.1% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
Schon wieder ein neuer Preis - Bitte beachten Sie das gleichwertige und deutlich günstige Koaxkabel Ultraflex7 und sparen Sie bares Geld, ohne jeden Verlust an Qualität!

Das Aircell 7 ist für den Frequenzbereich von 0 bis 3 GHz geeignet. Trotz des niedrigen Durchmessers ist die Dämpfung und auch der Biegeradius sehr niedrig. Das Aircell 7 ist sehr flexibel und wird daher sehr gerne verarbeitet. Es ist für sehr viele Anwendungen im Funkbereich interessant.

Die geringen Dämpfungswerte werden durch ein verlustarmes PE-Dielektrikum (Schaumisolierung) mit mehr als 50% Luftanteil erreicht.

Der Innenleiter ist Kupferlitze und damit wird die hohe Flexibilität im Vergleich zu anderen Kabeln erreicht. Die Abschirmung besteht aus sehr dichtem Kupfergeflecht und einer überlappenden Kupferfolie, damit wird eine 100% Abschirmung erreicht.

Die Kupferfolie ist gegen Zerreissen (bei zu geringen Biegeradien) durch eine PE-Beschichtung auf der Innenseite geschützt.

Technische Daten:
  • Impedanz 50 Ohm
  • Innenleiter Kupfer, 19x0,37 (1,85mm gesamt)
  • Dielektrikum 5,0 +/- 0,1mm
  • Außenleiter: 1. Kupferfolie, 2. Kupfergeflecht
  • Außenisolierung: PVC Typ TM2, UV-stabilisiert, Außen-DM 7,3 +/- 0,2mm
  • Verkürzungsfaktor 0,83
  • Kapazität pro Meter 74 pF
  • Biegeradius, minimal 25mm
  • Temperaturbereich -30°C bis +80°C
  • Widerstand Innenleiter 0,86 Ohm/100m
  • Widerstand Außenleiter 0,85 Ohm/100m
  • Max. Belastbarkeit
    10 MHz 2960 Watt
    100 MHz 850 Watt
    1000 MHz 190 Watt
  • Dämpfung in dB auf 100 Meter
    21 MHz 3,1 dB
    28 MHz 3,7 dB
    50 MHz 4,8 dB
    100 MHz 6,9 dB
    145 MHz 7,9 dB
    432 MHz 14,1 dB
    1296 MHz 26,1 dB
    1800 MHz 31,9 dB
  • Allgemeintoleranzen für Längen: +/- 1-2%
