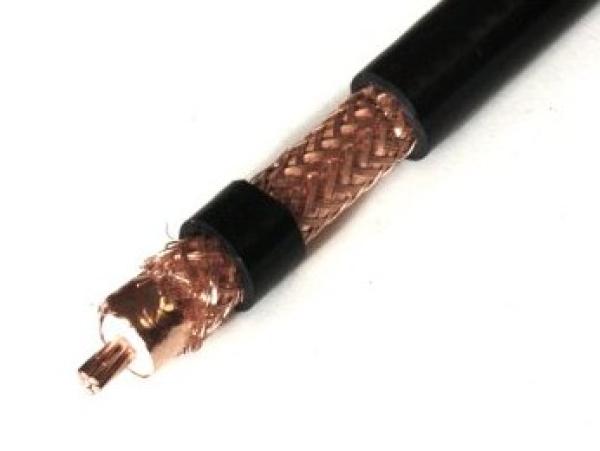

Calorix_2010
Calorix 2010 Kabel von M&P
Calorix_2010
NEU
TOP

Calorix 2010 Kabel von M&P

Art.Nr.:
Calorix2010
Lieferzeit:
ca.10 -14 Tage (Ausland abweichend)
Mindestbestellmenge:
10
5,10 CHF

inkl. 8.1% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
Das Calorix 2010 von Messi & Paoloni (M&P) ist ein hochwertiges, halogenfreies FRNC‑Koaxialkabel mit 50 Ohm Wellenwiderstand. Es wird auch unter der Bezeichnung Calorix 10 (H 2010 FRNC) vertrieben und eignet sich für anspruchsvolle Funk‑ und Laboranwendungen.


Technische Daten – Calorix 2010 (H 2010 FRNC)
  • Hersteller: Messi & Paoloni (M&P, Ancona / Italien)
  • Typ: Calorix 2010 = H 2010 FRNC
  • Wellenwiderstand: 50 Ω ± 3
  • Kapazität: 78 pF/m ± 2
  • Schirmungsmass: > 105 dB (Doppelschirmung – Folie + Kupfergeflecht)
  • Dämpfung: gering, vergleichbar mit H 2010‑Klasse (typisch ca. 4 dB @ 1 GHz / 100 m)
  • Frequenzbereich: bis 8 GHz
  • Betriebsspannung (Spitzenspannung): ≈ 8 kV
  • Innenleiter: Reinkupfer, ca. 3 mm, 19 Adern × 0,59 mm
  • Dielektrikum: physikalisch geschäumtes PE, Ø ≈ 7,3 mm
  • Aussenleiter: Kupferkaschierte Aluminiumfolie + Kupfergeflecht (78 % optische Bedeckung)
  • Mantel: FRNC – UV‑beständig, schwarz, Ø 10,3 ± 0,15 mm
  • Biegeradius: min. 80 mm
  • Temperaturbereich: Betrieb −55 °C … +85 °C
  • Gewicht: ca. 12,4 kg / 100 m
Lieferlängen: bis 1000 m

Allgemeintoleranzen für Längen: +/- 1-2%



Eigenschaften
Eigenschaften
Hohe Flexibilität – auch für Rotorantennen geeignet
UV‑beständig und flammwidrig (FRNC‑Mantel)
Ideal für Labor, Einsatzfahrzeuge und Portabelstationen
Entspricht der M&P‑Qualität wie Hyperflex‑ und Ultraflex‑Reihen
Damit ist das Calorix 2010 / H 2010 FRNC ein hochwertiges 10‑mm Koaxialkabel für Funkamateure und professionelle Anwendungen mit Schwerpunkt auf hoher Schirmdämpfung und Brandschutzverhalten.

Dämpfungswerte
Dämpfungswerte (dB/m) bei 1 GHz, 5 GHz und 10 GHz
Calorix 2010 / H 2010 FRNC (10 mm, 50 Ω) bei 20 °C wie folgt
Frequenz Dämpfung (dB/100 m) Dämpfung (dB/m)
1 GHz  13,4 dB/100 m  0,134 dB/m
5 GHz  33,1 dB/100 m  0,331 dB/m
10 GHz  50,7 dB/100 m  0,507 dB/m
Diese Werte gelten bei 20 °C (68 °F) für das Standard‑PVC‑Mantelmodell, das elektrisch mit der FRNC‑Version identisch ist.
Die Dämpfung steigt linear mit der Frequenz, sodass das Kabel bis etwa 10 GHz zuverlässig nutzbar bleibt – vorausgesetzt,
