H-155 PVC 5.4mm Koaxialkabel mit grauer Aussenhaut

Art.Nr.:: 4135
Lieferzeit:: ca.10 -14 Tage (Ausland abweichend)
Lagerbestand:: 12 m
Mindestbestellmenge:: 10

1,75 CHF

inkl. 8.1% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

50 Ohm Koaxialkabel H 155 PVC 50 original Belden mit grauer Aussenhaut

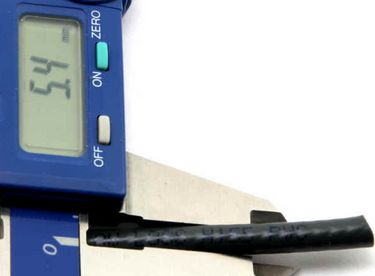

Aussendurchmesser 5.4mm
H 155 original Belden - ein low-loss Koaxialkabel 50 Ohm
H 155 ist rotortauglich.
H 155 ist feuchtigkeitsresistent.
H 155 hat eine äusserst kleine Dämpfung. s. Tabelle unten
H 155 original Belden - ist ein 5,4 mm extrem flexibles Koaxkabel, dass nach Herstellerangaben bis 10 GHz einsetzbar ist.
H 155 besitzt im Vergleich zu RG 58 oder RG 58 ähnlichen Kabeln ein so niedriges Dämpfungsverhalten in Verbindung mit Flexibilität, wie es nur von wenigen anderen Koaxialkabel in diesem Durchmesserbereich erreicht wird.
H 155 H 155 wird mit einem feuchtigkeitsresistenten Schaumdielektrikum gefertigt, so dass der Einsatz in allen Klimazonen in Temperaturbereichen zwischen -30°C und +70°C ohne Bedenken möglich ist. (-22°F and 176°F)
H 155 Mit Kupfer wird bei H 155 nicht gespart. In 1000 m H 155 werden 22 kg verarbeitet.
Der 1. Aussenleiter besteht aus einer Aluminium-Doppel-Verbund-Folie = Aluminium - PET - Aluminium. Die PET-Beschichtung zwischen den Alu-Folien verhindert eine Beschädigung beim Einsatz mit kleineren Biegeradien.
Der 2. Aussenleiter - ein verzinntes Kupfergeflecht bedeckt die Folie zu 80%.
H 155 ist aufgrund dieser Eigenschaften das idealste Koaxialkabel für alle portablen und mobilen Anwendungen auch im Betriebsfunk- und digitalen Funkbereich.
Allgemeintoleranzen für Längen: +/- 1-2%

Datenblatt des H 155 PVC

Datenblatt des H 155 PVC
Farbe grau
UV-Beständigkeit H 155 ist UV-beständig
Impedanz    50 ± 2 Ohm
Innenleiter 19 x 0,28 mm
Dielektrikum          Gas inj. PE 3,9 mm
Aussenleiter

1. Alufolie 0,008-0,03 x 18 mm AL-PET-AL 2 mm überlappend
2. Kupfergeflecht 80% 16 x 8 x 0,1 mm; 4,5 mm

Aussenisolierung PVC, 5,4 mm, UV-beständig
Verkürzungsfaktor 0,80 siehe unten
Kapazität     82 ± 2 pF/m
Schirmung bis 1 GHz       > 85 dB
Biegeradius (min) 35 mm
Temperaturbereich          -15 / +70°C
Temperaturbereich Installation -5 / +70°C
Widerstand Innenleiter    1,5 Ohm / 100 m
Schleifenwiderstand        3,2 Ohm / 100 m
Kupferanteil          22 kg / km
Gewicht       41,5 kg / km
Bruchlast     100 N

Dämpfung in dB je 100 m bei 20°C

	H 155 PVC/FRNC
5 MHz	2,3 dB
10 MHz	3,0 dB
14 MHz	3,4 dB
21 MHz	4,2 dB
28 MHz	4,9 dB
50 MHz	6,5 dB
100 MHz	9,3 dB
145 MHz	11,2 dB
230 MHz	14,2 dB
400 MHz	19,0 dB
432 MHz	19,8 dB
500 MHz	21,5 dB
600 MHz	23,0 dB
800 MHz	26,5 dB
1000 MHz	30,9 dB
1296 MHz	34,9 dB
1350 MHz	35,9 dB
1600 MHz	40,5 dB
1750 MHz	42,3 dB
2150 MHz	46,9 dB
2400 MHz	49,6 dB
