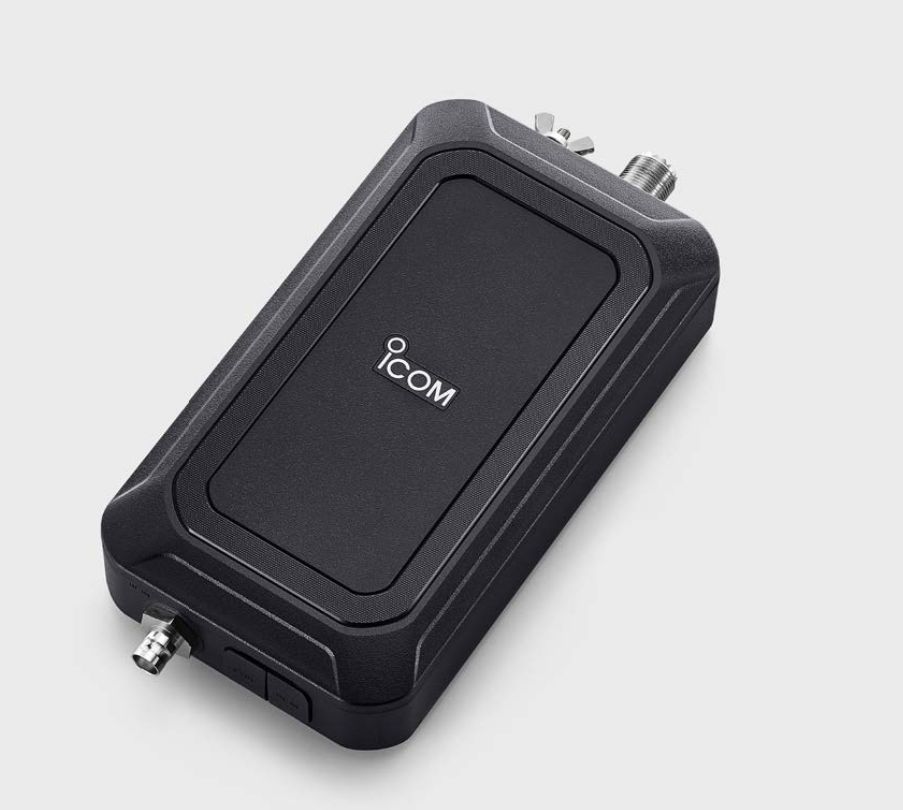

Kompakter Antennentuner für den IC-705
Abstimmbarer Frequenzbereich von 1,8 MHz bis 50 MHz
Länge der Antenne ≥ 30 m: 1,8 MHz bis 54 MHz,
Länge der Antenne ≥ 7 m: 3,5 MHz bis 54 MHz
(* Je nach Betriebsbedingungen oder Umgebung kann der Tuner die Antenne möglicherweise nicht abstimmen.)

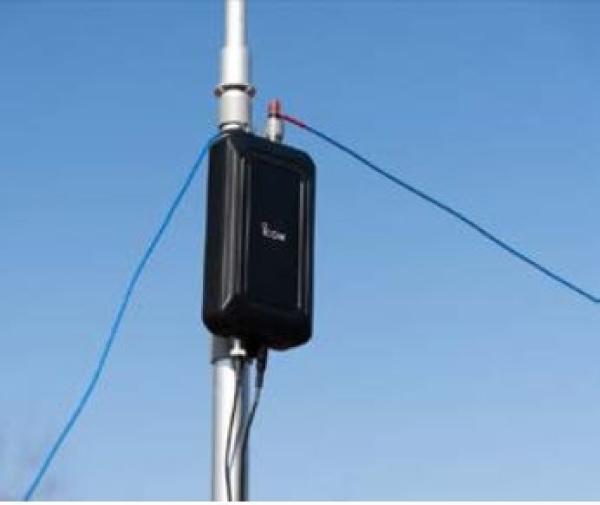

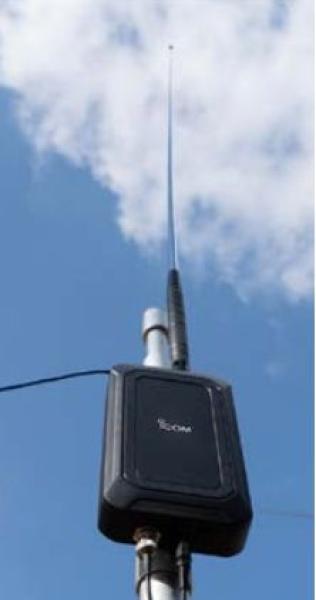

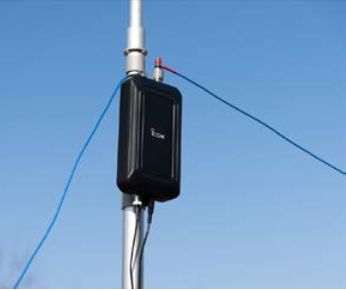

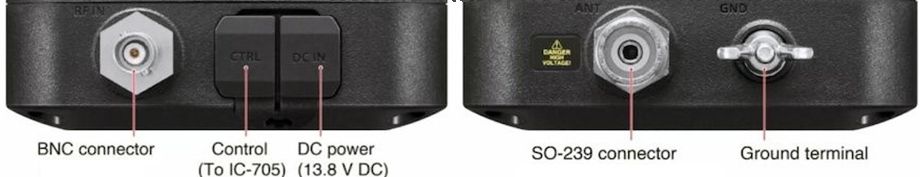

SO-239-PL-Buchse für 50-Ω-Antennen, z. B. Dipol oder Yagi PL-Adapter mit Polklemme für Langdrahtantennen Stromversorgung über Alkaline-Batterien oder extern mit 13,8 V DC*
(* Die Stromversorgung sollte nicht über den IC-705, sondern aus einer externen Gleichspannungsquelle erfolgen.)
Staub- und spritzwassergeschützte Konstruktion gemäß IP54*
(* Um das Eindringen von Wasser und Staub zu verhindern, empfiehlt es sich, die Buchsen mit Klebeband oder Buchsenabdeckungen zu schützen.)
Automatisches Abstimmen durch Betätigen der [TUNER]-Taste am IC-705 Stromsparende Latch-Relais Kompakte Bauweise, nur 90 mm × 105 mm × 40 mm groß und nur 450 g* schwer
* ohne Batterien
Technische Daten:
abstimmbarer Frequenzbereich: 1,8 … 54 MHz (Antennenlänge ≥ 30 m)
3,5 … 54 MHz (Antennenlänge ≥ 7 m)
max. Eingangsleistung 10 W
Eingangsimpedanz 50 Ω
erforderliche Leistung
für das Abstimmen: 5 W, 10 W
Abstimmdauer(etwa) durchschnittlich: 2 … 3 s, maximal: 15 s
Stromversorgung Batterien: 3,0 V DC (2 LR6 (AA), Alkaline)
extern: 13,8 V DC (±15 %)
Stromaufnahme weniger als 300 mA (beim Abstimmen)
weniger als 1 mA (Stand-by)
Polarität Minus an Masse
Betriebstemperaturbereich –10 °C bis +60 °C
Abstimmgenauigkeit VSWR besser als 1: 2,0 (außer bei λ/2-Antennenlänge oder deren Vielfachen)
Abstimmspeicher 45 Speicher
Abmessungen (B × H × T) (ohne vorstehende Teile) 190 mm × 105 mm × 40 mm
Gewicht (etwa) 450 g (ohne Batterien)
Alle technischen Daten können ohne Vorankündigung jederzeit geändert werden.
IP-Klassifizierung: Standard bezüglich eindringender Medien IP-Klasse IP54 (staub- und spritzwassergeschützt)
Mitgeliefertes Zubehör:
⦁ Koaxialkabel (2 m lang, BNC-Stecker, vom IC-705 zum AH-705)
⦁ Steuerkabel (2 m lang, vom IC-705 zum AH-705)
⦁ PL-259-Stecker
⦁ Montagehalterung (mit Schraube und Unterlegscheibe)
⦁ Stecker für Gleichstromversorgung
Optionales Zubehör:

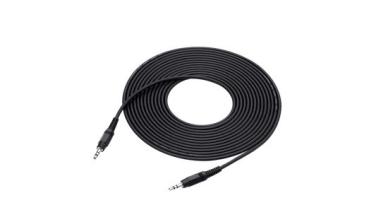

OPC-2474
STEUERKABEL (5 m lang) vom IC-705 zum AH-705
OPC-2475
KOAXIALKABEL (5 m lang) vom IC-705 zum AH-705 (BNC-Stecker)
