LDG AT-200 Pro II - Automatischer Antennentuner 1,8-54 MHz
LDG AT-200 Pro II - Automatischer Antennentuner 1,8-54 MHz
Der LDG AT-200 Pro II (neue verbesserte Version) ist ein automatischer Antennentuner, geeignet für koaxgespeiste Kurzwellen-Antennen mit Impedanzen von 6 bis 1000 Ohm (16 bis 150 Ohm im 6-Meter-Band) bzw. 24 bis 4000 Ohm mit optionalem 4:1 Balun. Somit können nahezu alle Antennentypen wie paralleldraht gespeiste Dipole, Inverted-V und Koaxgespeiste Antennen angepasst werden.
Ein eingebauter Antennenumschalter gestattet den gleichzeitigen Anschluss von 2 Antennen.
Zur blitzschnellen SWR-Abstimmung bereits bekannter Frequenzen hat der LDG AT-200 Pro II 4000 Speicher (2000 für jede Antenne), welche auch im stromlosen Zustand erhalten bleiben.
2 einfach ablesbare LED-Bargraph-Displays zeigen das aktuelle SWR und die Ausgangsleistung an.
Bei Bedarf kann man den LDG AT-200 Pro II per Tastendruck auch auf Bypass-Betrieb (statt Auto-Tuning) umschalten.
Wenn man den Tuner per POWER-Schalter ausschaltet oder die Betriebsspannung deaktiviert wird, schaltet das Gerät auf Durchgang (Bypass-Betrieb) zur Antennenbuchse ANT 2. Beim erneuten Zuschalten der Betriebsspannung geht das Gerät automatisch zurück auf den zuletzt eingestellten Betriebszustand.
Die Stromversorgung des LDG AT-200 Pro II erfolgt standardmässig per mitgeliefertem DC-Stromversorgungskabel von einer externen Stromquelle oder per Icom-Verbindungskabel vom Icom-Funkgerät.
Abstimmung an Funkgeräten ohne Interfacekabel:
Nachdem man am Funkgerät die gewünschte Frequenz (Kurzwelle oder 6 Meter-Band) und die Betriebsart AM, FM oder CW eingestellt hat, sendet man mit geringer Sendeleistung (max. 5-25 Watt) und drückt sofort am Antennentuner die TUNE-Taste für 1 Sekunde, um die automatische Abstimmung zu starten. Dann stimmt der LDG AT-200 Pro II automatisch die vorher ausgewählte Antenne ab. Danach kann man den Sendevorgang am Funkgerät beenden und Betriebsart sowie Sendeleistung ändern.
Alternativ sind für eine noch komfortablere Bedienung diverse Steuerkabel für verschiedene Funkgeräte von Alinco, Icom und Yaesu lieferbar.
Abstimmung am Icom IC-703, IC-706, IC-718, IC-756PRO, IC-7000, IC-7400, IC-*:
Bei Verwendung von Icom-Funkgeräten, welche die Icom-Antennentuner AH-3 bzw. AH-4 steuern können (siehe Handbuch des Funkgerätes), verbindet man das optional lieferbare Icom-Verbindungskabel mit der Radio-Interface-Klinkenbuchse, der DC-IN-Buchse und der 4-poligen Antennentuner-Steuerungs-Buchse des Icom-Funkgerätes.
Nachdem man am Funkgerät die gewünschte Frequenz (Kurzwelle oder 6 Meter-Band) eingestellt hat, drückt am Funkgerät die TUNER/CALL-Taste für 2 Sekunden um die automatische Abstimmung zu starten. Das Funkgerät sendet mit geringer Leistung in der Betriebsart CW solange, bis das optimale SWR eingestellt ist und das Funkgerät automatisch wieder zurück in den Originalmodus (Betriebsart + Sendeleistung) schaltet.
Bei Verwendung des Icom IC-756PRO wird die automatische Abstimmung per TUNE-Taste am LDG AT-200 Pro II gestartet. Am Icom IC-756PRO muss vorher unbedingt die Betriebsart AM, FM oder CW auf kleine Sendeleistung (max. 5-25 Watt) eingestellt werden!
Abstimmung am Yaesu FT-100, FT-100D, FT-857, FT-897, FT-857D, FT-897D, FT-891, FT-991, FT-991A:
Zuerst verbindet man per optional lieferbarem Y-ACC Yaesu-Klinke-Klinke-Verbindungskabel den Antennentuner mit dem Yaesu-Funkgerät.
Der schwarze Klinkenstecker des Y-ACC Yaesu Interface-Kabel ist für die RADIO-Buchse des Antennentuners und der rote Klinkenstecker für die ACC-Buchse bzw. ALC/REM-Buchse des Yaesu-Funkgerätes.
Beim FT-891 muss Menüpunkt 16-15 (TUNER SELECT) auf LAMP (Linear Amplifer) gesetzt werden.
Beim FT-991 bzw. FT-991A muss Menüpunkt 143 (TUNER SELECT) auf LAMP (Linear Amplifer) gesetzt werden.
Nachdem man am Funkgerät die gewünschte Frequenz (Kurzwelle oder 6 Meter-Band) eingestellt hat, drückt man am Antennentuner die TUNE-Taste für 2 Sekunden, um die automatische Abstimmung zu starten.
Das Funkgerät sendet mit geringer Sendeleistung in der Betriebsart CW und die TUNE-Kontroll-LED leuchtet solange, bis das optimale SWR eingestellt ist und die SWR-Kontroll-LED aufleuchtet und das Funkgerät automatisch wieder zurück in den Originalmodus (Betriebsart + Sendeleistung) schaltet.
Vollautomatische Abstimmung ohne TUNE-Taste:
Man kann den Tuner auch ohne TUNE-Taste vollautomatisch abstimmen lassen. Man kann den gewünschten SWR-Schwellwert am Tuner programmieren. Der Tuner arbeitet dann beim Senden mit Dauerbetriebsarten (AM/FM/CW) vollautomatisch im Hintergrund. Sobald das SWR schlechter als der programmierte SWR-Schwellwert, erfolgt die Abstimmung. Technisch bedingt funktioniert das im SSB-Betrieb nicht perfekt, da hier kein Dauerträger vorhanden ist. In diesem Fall kann per Tune-Taste bei gleichzeitigem Senden (AM/FM/CW) abgestimmt werden.
Technische Daten:
- Frequenzbereich: 1,8-54 MHz
- TX-Power: 5-200 Watt, max. 250 W PEP (Kurzwelle)
max. 100 Watt (6-Meter-Band)
- Eingangsimpedanz: 6 - 1000 Ohm (Kurzwelle)
16 - 150 Ohm (6-Meter-Band)
24 - 4000 Ohm mit optionalem 4:1 Balun (LDG RBA 4:1)
- 4000 Speicher (2000 je Antenne) für kleinste SWR-Werte
- Abstimmzeit: ca. 0,5-6 Sekunden (mit Speicher: 0,2 Sekunden)
- Auto-Tuning-SWR-Schwellwert: 1:1,7 bis 1:3,0 einstellbar

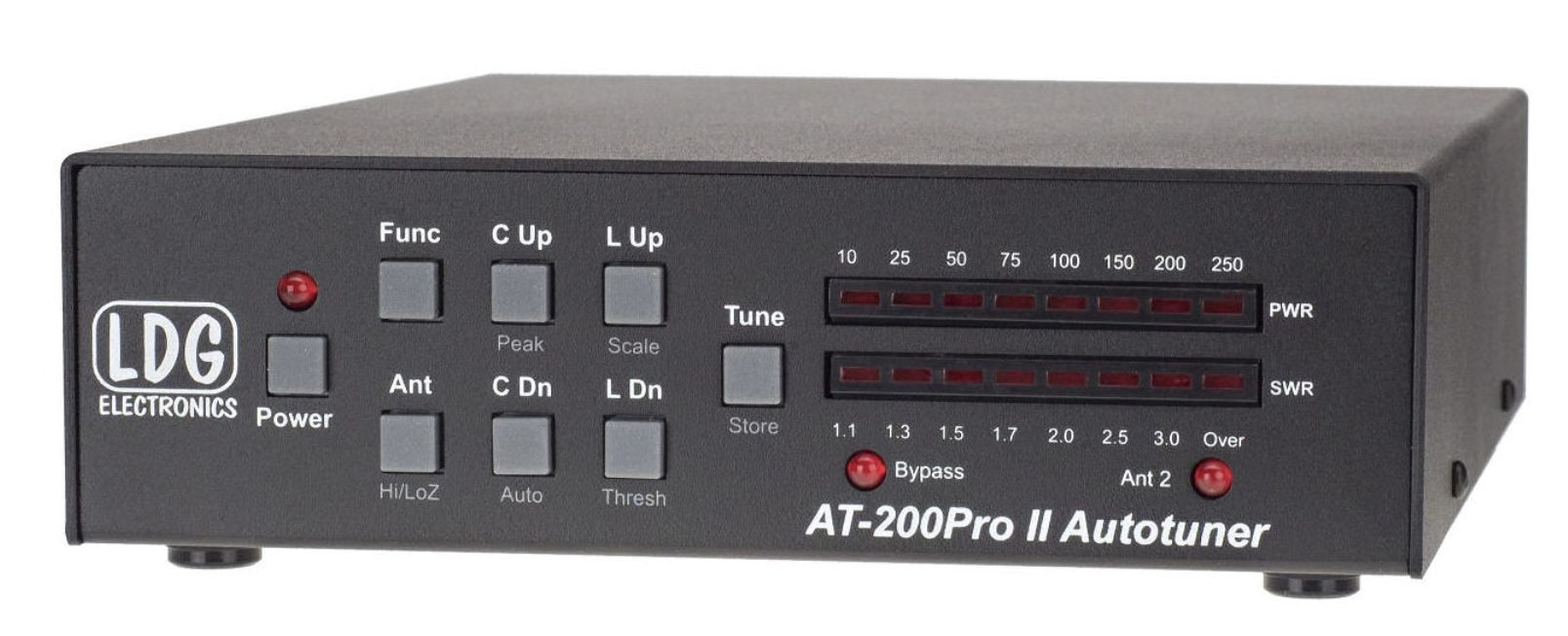

- Power-Ein/Aus-Taste
- Power-Kontroll-LED (leuchtet, wenn eingeschaltet)
- Func-Taste (aktiviert Zweitfunktion der anderen Tasten)
- Ant-Umschalttaste für die 2 Antennenanschlüsse
- C Up-Taste (manuelle Erhöhung der Kapazität)
- C Dn-Taste (manuelle Reduzierung der Kapazität)
- L Up-Taste (manuelle Erhöhung der Induktivität)
- L Dn-Taste (manuelle Reduzierung der Induktivität)
- Tune-Taste (Auto-Tuning/Bypass-Betrieb)
- PWR-Meter LED-Bargraph-Display (Sendeleistungsanzeige: 0-25/250 Watt umschaltbar)
- SWR-Meter LED-Bargraph-Display (Anzeige bei Tuning und beim Senden)
- Bypass-Kontroll-LED (leuchtet bei Bypass-Betrieb)
- Ant2-Kontroll-LED (leuchtet nur, wenn Antenne 2 gewählt ist)

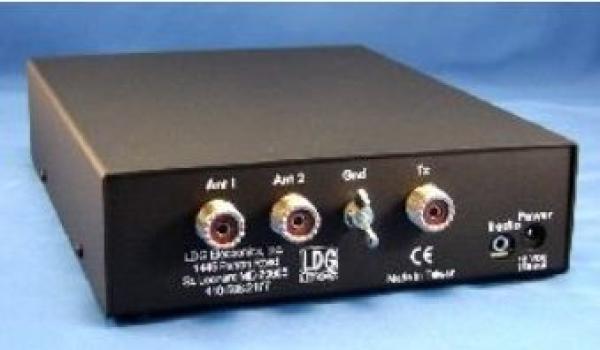

- 3x PL-Buchse: 2 Antenne + TX (Funkgerät)
- Radio-Interface-Klinkenbuchse
- DC-IN-Buchse (für externe Stromversorgung)
- Erdungsschraube
- Stromversorgung: 11-16 VDC max. 1 A (Tuningmodus)
- Metallgehäuse
- Abmessungen: ca. 216 x 153 x 51 mm
- Gewicht: 1,13 kg
- Lieferung inkl.:
- DC-Stromversorgungskabel
- Bedienungsanleitung (englisch + deutsch vom ähnlichen AT-100 Pro II)
PL-PL-Kabel + Interface-Kabel zum Transceiver gehören nicht zum Lieferumfang und sind als optionales Zubehör erhältlich
