LDG Z-817 QRP - Automatischer Antennentuner 1,8-54 MHz
LDG Z-817 QRP - Automatischer Antennentuner 1,8-54 MHz
Der LDG Z-817 ist der perfekte Automatik-Tuner für Yaesu FT-817, FT-817ND, FT-818ND und andere QRP-Geräte kleiner Leistung (max. 20 Watt).
Der LDG Z-817 (QRP-Version) ist ein automatischer Antennentuner, geeignet für koaxgespeiste Kurzwellen-Antennen mit Impedanzen von 6 bis 600 Ohm (16 bis 150 Ohm im 6-Meter-Band) bzw. 24 bis 2400 Ohm mit optionalem 4:1 Balun.
Zur blitzschnellen SWR-Abstimmung bereits bekannter Frequenzen hat der LDG Z-817 2000 Speicher, welche auch im stromlosen Zustand erhalten bleiben.
Während der automatischen Abstimmung liegt die maximale Stromaufnahme bei ca. 100 mA, ansonsten unter 1 mA.
Die Steuerung des Funkgerätes erfolgt per Radio-CAT-Buchse und mitgeliefertem Kabel von der CAT-Schnittstelle des Funkgerätes. Die Computer-CAT-Buchse ermöglicht den gleichzeitige Anschluss eines Computers für die CAT-Funktion.
Die Stromversorgung des LDG Z-817 erfolgt mit 4 Mignon-Batterien oder Akkus, welche im Tunergehäuse Gerät eingelegt werden.
Bei Bedarf kann man den LDG Z-817 per Tastendruck auch auf Bypass-Betrieb (statt Auto-Tuning) umschalten.
Abstimmung am Yaesu FT-817, FT-817ND:
Zuerst verbindet man das mitgelieferte CAT-Interface-Kabel mit der Radio-CAT-Buchse des Tuners und der 8-poligen ACC-Buchse des Yaesu-Funkgerätes.
Dann meldet man den Tuner im Funkgerät an (Menüpunkt 14, CAT RATE 38400).
Nachdem man am Funkgerät die gewünschte Frequenz (Kurzwelle oder 6 Meter-Band) eingestellt hat, drückt am Antennentuner die TUNE-Taste für 1 Sekunde. Das Funkgerät sendet automatisch mit kleiner Sendeleistung in der Betriebsart PKT während der automatischen Abstimmung. Die TUNING-Kontroll-LED leuchtet solange, bis das optimale SWR eingestellt ist, die SWR-Kontroll-LED aufleuchtet und das Funkgerät schaltet automatisch wieder zurück in den Originalmodus (Betriebsart + Leistung).
Abstimmung an anderen QRP-Funkgeräten (max. 20 Watt):
Nachdem man am Funkgerät die gewünschte Frequenz (Kurzwelle oder 6 Meter-Band) und die Betriebsart AM, FM oder CW eingestellt wurde, sendet man mit geringer Sendeleistung (max. 5 Watt) und drückt sofort am Antennentuner die TUNE-Taste für 1 Sekunde um die automatische Abstimmung zu starten. Die TUNING-Kontroll-LED leuchtet solange, bis das optimale SWR eingestellt ist und die SWR-Kontroll-LED aufleuchtet. Dann kann man den Sendevorgang am Funkgerät beenden und Betriebsart sowie Sendeleistung ändern.
Technische Daten:
- Frequenzbereich: 1,8-54 MHz
- TX-Power: 0,1-20 Watt PEP
- Eingangsimpedanz: 6 - 600 Ohm (Kurzwelle)
16 - 150 Ohm (6-Meter-Band)
24 - 2400 Ohm mit optionalem 4:1 Balun (LDG RBA 4:1)
- 2000 Speicher für kleinste SWR-Werte
- Abstimmzeit: ca. 1-6 Sekunden (mit Speicher: 0,1 Sekunden)

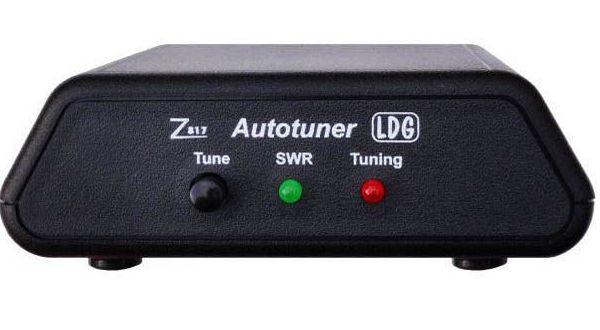

- TUNE-Taste (Auto-Tuning/Bypass-Betrieb)
- TUNING-Kontroll-LED
- SWR-Kontroll-LED

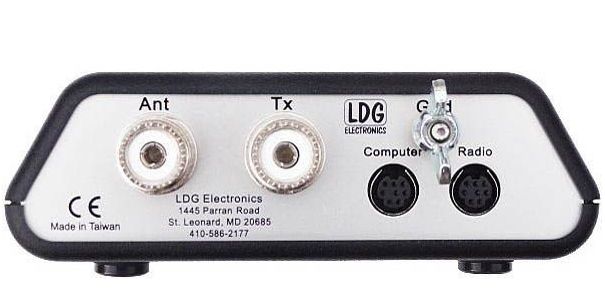

- 2x PL-Buchse: Antenne + TX (Funkgerät)
- Radio-CAT-Buchse (zum Funkgerät)
- Computer-CAT-Buchse (optional zum Computer)
- Erdungsschraube
- Stromversorgung: 4 Mignon-Batterien oder Akkus (Batteriefach im Gehäuse)
- Kunststoffgehäuse
- Abmessungen: ca. 133 x 117 x 42 mm (ohne überstehende Teile)
- Gewicht: 265 g (ohne Batterien)
- Lieferung inkl.:
- CAT-Interface-Kabel mit 2x 8-poligem Stecker (ca. 30cm)
- Bedienungsanleitung (deutsch, englisch)
Die zum Betrieb erforderlichen 4 Mignon-Batterien und das PL-PL-Kabel gehören nicht zum Lieferumfang, können jedoch bei Bedarf gleich mitbestellt werden (siehe Zubehör).
Achtung! Wichtige Sicherheitshinweise:
Alle Anschlüsse müssen ordnungsgemäss vor der Inbetriebnahme hergestellt und geprüft werden.
Die Erdungsschraube des Antennentuners muss ordnungsgemass geerdet werden.
Bei Verwendung des FT-817 muss das CAT-Steuerkabel zum Funkgerät unbedingt vor Inbetriebnahme richtig angeschlossen und im Gerätemenü muss die Tunersteuerung konfiguriert werden! - Ansonsten werden die Geräte beschädigt!
Die Sendeleistung für Abstimmung darf maximal 5 Watt betragen!
Niemals mit höherer Sendeleistung (z.B. 20 Watt) abstimmen - Gerät wird sonst zerstört!
Die angegebenen maximalen Sendeleistungen sind kurzzeitige Werte, diese Werte niemals (auch nicht kurzzeitig) überschreiten!
Bitte lesen Sie vor Inbetriebnahme vollständig die mitgelieferte Bedienungsanleitung!
