Auch mit Jetfone-Laber je nach Verfügbarkeit, sind aber 100% baugleich!
Dieses kleine Schaltnetzteil ist auch für die DX-Expedition sehr gut geeignet, da es sehr leicht und klein in den Abmessungen ist.
Mit 20 Ampere Dauerbelastbarkeit und 28 Ampere kurzzeitiger Spitzenbelastung reicht es wohl auch für die meisten AFU-Transceiver problemlos aus.
Im Design ist es an die bekannte SWR-Meßgeräteserie (SX-xxx) angelehnt und paßt so auch gut ins Shack.

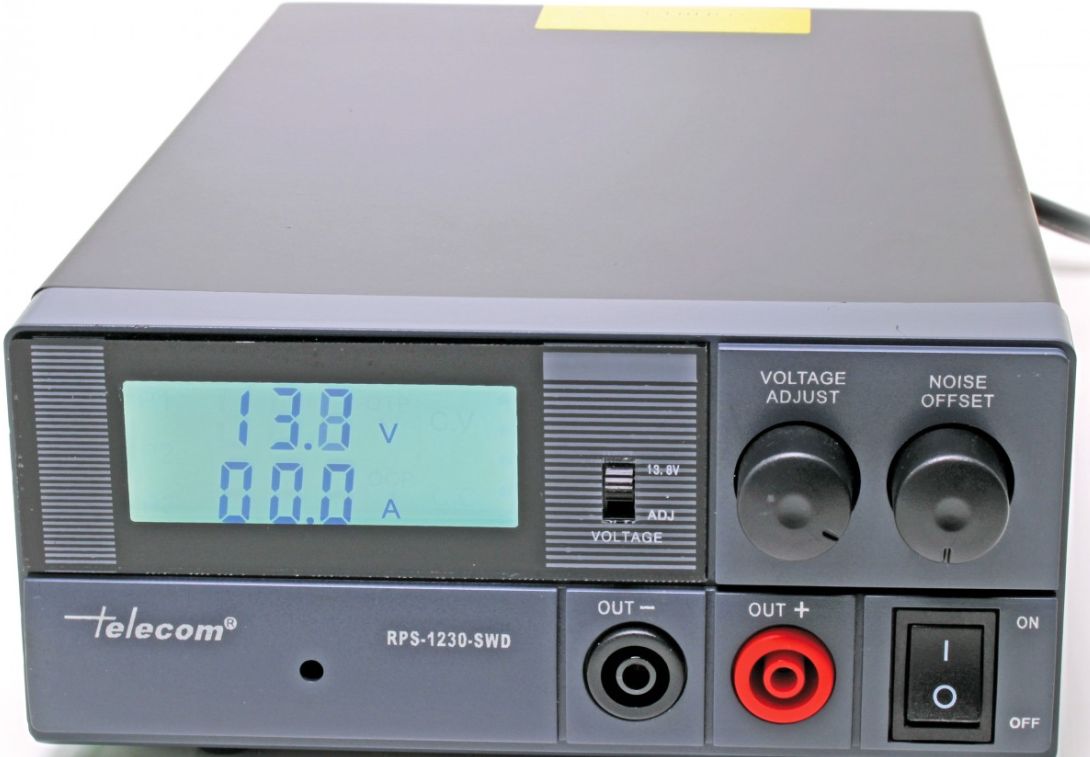

Ein großes, beleuchtetes LC-Display zeigt Spannung und Strom gleichzeitig gut ablesbar an.
Über einen Regler läßt sich stufenlos eine Ausgangsspannung von 9 bis 15 Volt einstellen, oder eine feste Ausgangsspannung von 13,8 Volt über einen Schalter vorgeben.
Ein weiterer Regler kann eventuelle Störungen im Kurzwellenbereich, welches das Netzgerät im Ausnahmefall erzeugen könnte, im Frequenzbereich verschieben.

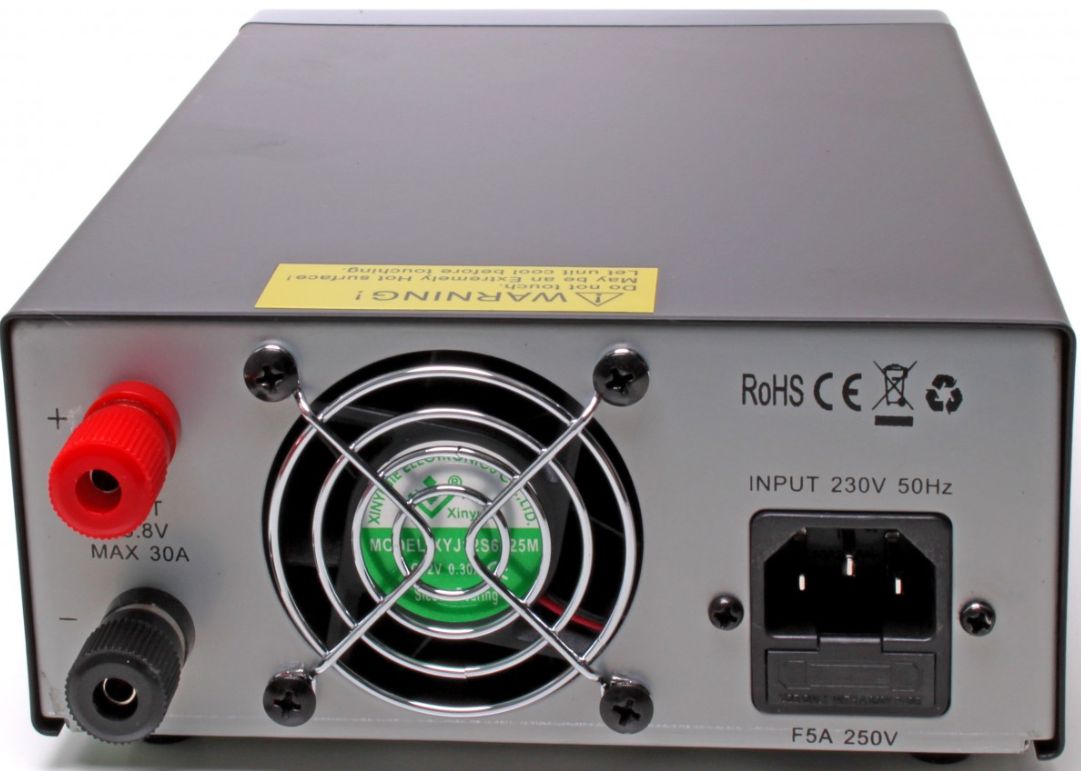

Auf der Vorder- und der Rückseite befinden sich jeweils zwei Polklemmen für den Anschluss der Verbraucher, der Lüfter, ein Sicherungshalter für die Absicherung zum Stromnetz und die Kaltgerätebuchse.
Der Lüfter ist temperaturgesteuert und läuft erst an, wenn ein größerer Strom entnommen wird.
Die technischen Daten in der Zusammenfassung:
- Eingangsspannung 180 - 240 VAC
- Ausgangsspannung 13.8V fest oder 9-15V regelbar
- Toleranz Ausgangsspannung < 2%
- Schutzschaltungen: Kurzschlußfest, Begrenzung auf 28A
- Ausgangsstrom 28A max., Dauer 20A
- Restwelligkeit < 80mVpp bei Nominallast
- Sicherung (Primärseite) 5A
- großes beleuchtetes LC-Display
- Abmessungen (ohne vorstehende Teile) 155 x 70 x 205 mm (BxHxT)
- Gewicht ca. 1.5kg
