Die Steuerung der Antenne erfolgt über den angeschlossenen YAESU Transceiver.
Sie ist speziell entwickelt für die YAESU - Amateurfunkgeräte: FT-891, FT100/FT847/FT857/FT897/FT991/FT991A und FT-817/FT-817ND/FT-818ND.
Auf Magnetfüssen sollte die ATAS-120A nicht montiert werden, da diese in der Regel nicht über ausreichende Masse verfügen. Dieses gilt ganz besonders für einige HF-Bänder.
Für den VHF/UHF Bereich kann auch ein Duplexer eingesetzt werden. (z.B. Modell MX62M), sofern der angeschlossene Transceiver getrennte Antennenanschlüsse dafür hat.
Für den Einsatz an Balkonen, etc. bietet YAESU den optionalen Radialsatz ATBK-100 an. Das erzielbare SWR hängt im Besonderen auch vom Gegengewicht/Montageort ab.
Die YAESU ATAS120A ist für die Amateurfunkbänder von 40m bis 70cm ohne WARC. Die Länge der YAESU ATAS120A liegt je nach Abstimmung / Band bei rund 140 bis 160cm Länge.
Frequenzbereich RX und TX:
- 40m Band
- 20m Band
- 15m Band
- 10m Band
- 6m Band
- 2m Band
- 70cm Band
- 40/20/15m Band 120 Watt
- 10/6m Band 100 Watt
- 2m/70cm Band 50 Watt
Antennen-Impedanz: 50 Ohm
VSWR: Tuning ist erreicht ab ca. 2:1
Länge: zwischen 1,4 und 1,6m Meter

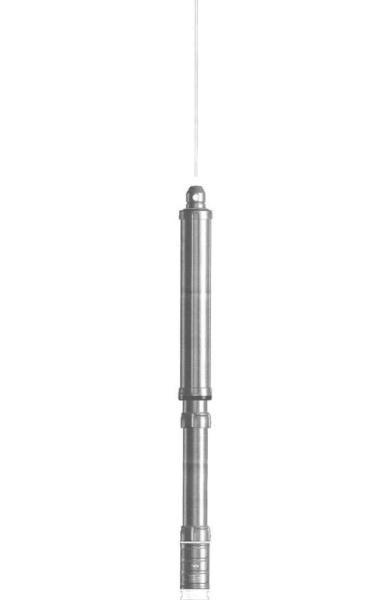

Die ATAS-120A ist eine motorisch abgestimmte Vertikalantenne für Fahrzeuge oder stationäre Montage. Ein Motor bewegt einen Spulenabgriff auf- und abwärts und stimmt so die Antenne immer perfekt ab. Das erreichte SWR ist in der Regel immer gleich oder besser als 1.2:1, ein Tuner wird nicht benötigt.

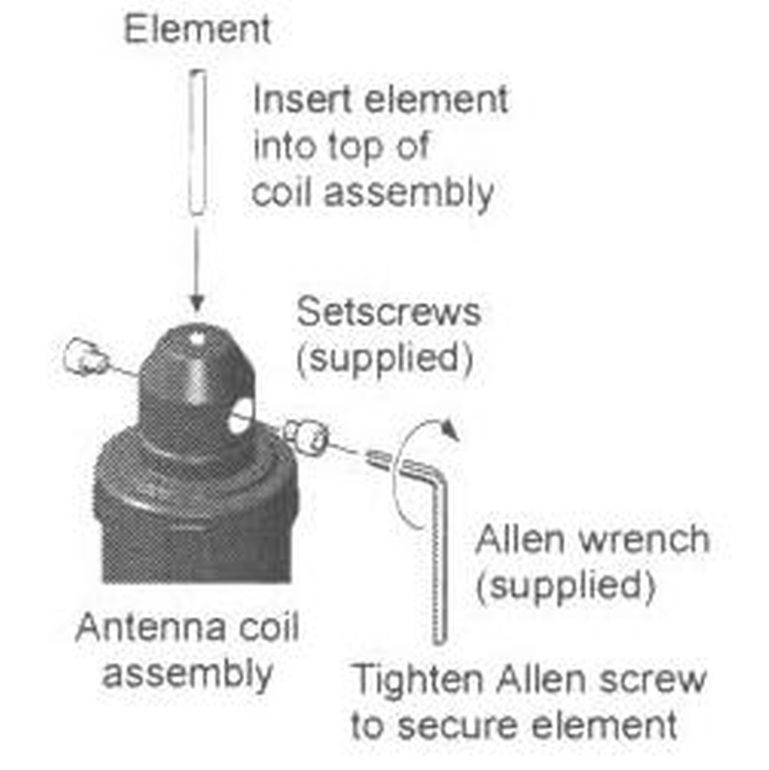

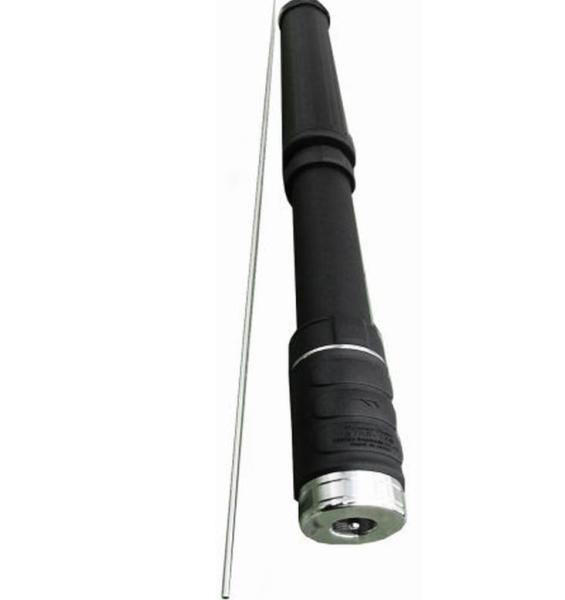

Die Ansteuerung erfolgt entweder direkt vom Yaesu Funkgerät aus, oder mit Hilfe eines Steuergerätes, dass das Abstimmsignal zuführt. Zum Betrieb ist nur das Koaxial-Kabel nötig, das Abstimmsignal wird zusammen mit dem HF Signal über dieses Kabel geführt. Das Unterteil mit dem Motor ist etwa 525mm hoch, der Strahler aus Edelstahl ca. 920mm. Die gesamte Aufbauhöhe ist variabel (je nach Band) und beträgt etwa 1400 bis 1600 mm. Durchmesser unten max. 46mm, Gewicht ca. 900g, Anschluß PL Stecker. Zum stationären Betrieb werden Gegengewichte (Radials) benötigt, die die Karosserie des Fahrzeugs ersetzen. Die Montage muss auf einem soliden PL-Fuss erfolgen. Ein Magnetfuss alleine reicht nicht aus um die Antenne gut an die Fahrzeug-Karrosserie zu koppeln, hier sind weitere Massnahmen erforderlich (Magnetmatten, Kabel).

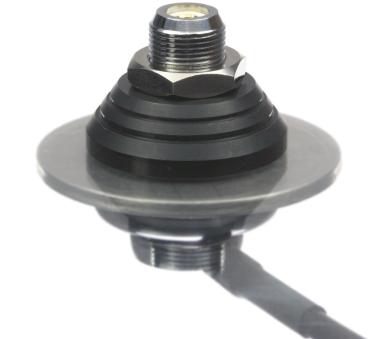

.jpg "Preview: PL-Einbaufuss für schwere Antennen")
