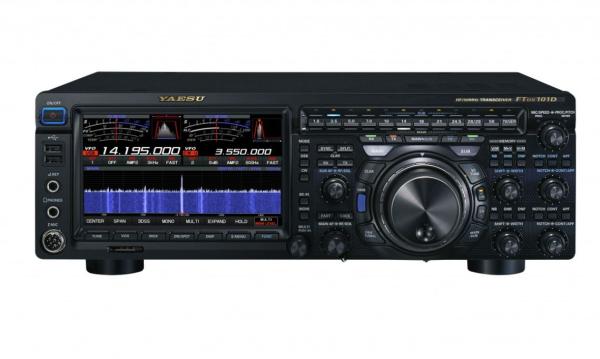

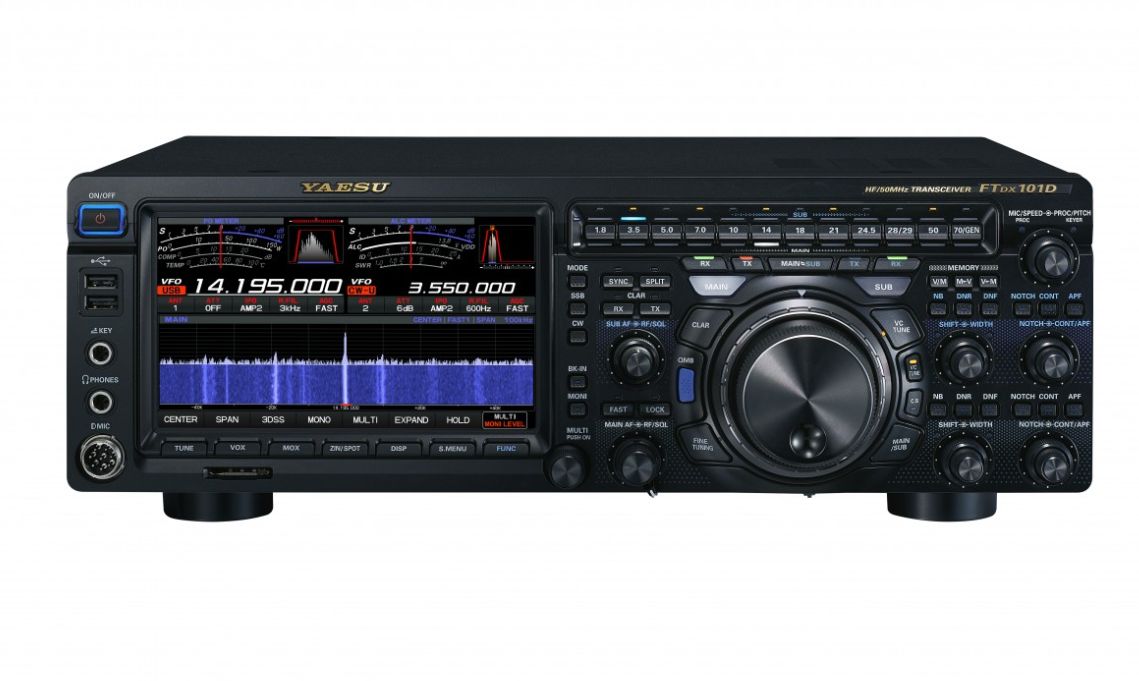

Yaesu FT-DX101D SDR HighClass TRX

Mobile Preview: Yaesu FT-DX101D SDR HighClass TRX

Mobile Preview: Yaesu FT-DX101D SDR HighClass TRX-02

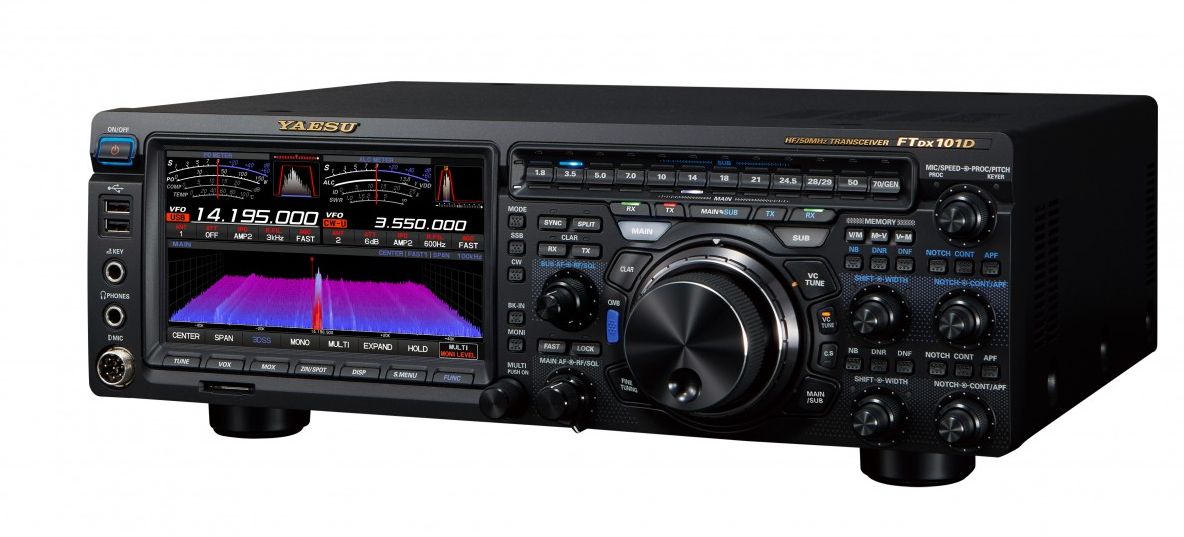

Mobile Preview: Yaesu FT-DX101D SDR HighClass TRX-03

TOP

-3%

Yaesu FT-DX101D SDR HighClass TRX

Art.Nr.:: 61177
Lieferzeit:: ca. 6-10 Tage (Ausland abweichend)
Lagerbestand:: Stk.

UVP 3.250,00 CHF
Nur 3.145,00 CHF

inkl. 8.1% MwSt. zzgl. Versand

Stk.:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Beschreibung

Das Konzept des FT-DX101 ist ein sehr spannendes Hybrid aus modernster, direkt abtastender SDR Technik und klassischer und bewährter Down-Mischer Technik. Einerseits wird das HF Signal SDR-typisch direkt nach einem aufwendigen Vorfilter (mitlaufender Bandpass) digitalsisiert, andererseits existiert parallel dazu ein Signalpfad auf dem das Signal nach dem gleichen Vorfilter auf eine ZF von 9 MHz herunter gemischt und dann digitalisert wird. Diese zweigleisige Vorgehensweise eröffnet viele Möglichkeiten: so können ohne Kompromisse Dinge wie ein breites (max. 1 MHz) Spektrum und Wasserfall-Diagramm dargestellt werden, gleichzeitig aber auch beste Empfängereigenschaften bei der Nahselektion geboten werden. Denn der Empfangszweig über die ZF-Stufe ist mit Roofing-Filtern ausgestattet. Hier stehen Breiten von 600 Hz, 3 und 12 kHz zur Verfügung die automatisch in Abhängigkeit von der Betriebsart ausgewählt werden, aber auch manuell selektiert werden können.

Die hervorragenden Empfängereigenschaften des FT-DX101 werden unter anderem auch durch gute Vorfilter erreicht. Zum einen hat Yaesu hier 15 feste Bandfilter verbaut, wahlweise kann aber auch ein mitlaufendes Filter zugeschaltet werden. Das mitlaufende Filter wird über einen veränderlichen Drehkondensator abgestimmt, der von einem sehr praäzisen Miniatur-Schrittmoter angesteuert wird. Deswegen der Name "VC (Variable Capacitor) Tuning". Yaesu gibt hier eine Dämpfung von bis zu -70dB für die Unterdrückung unerwünschter Signale an. So ergibt sich spitzenmässiger Blocking Dynamic Range (BDR) von 150 dB bei 2 KHz Signalabstand bei einem Dynamikumfang von 120 dB (RMDR).

Um alle Spielarten beim DX-Verkehr zu ermöglichen bietet der FT-DX101 zwei völlig unabhängige, gleichwertige Empfänger (Main- und Sub-Band). Jeder Empfänger ist mit dem bekannten DSP-System zur Filterung des NF-Signals ausgestattet. So können individuelle Notch und Rauschfilter eingesetzt werden, jeder Empfänger hat einen eigenen Satz an einstellbaren Filterbreiten. Das Display kann entsprechend auf zwei Wasserfall-Darstellungen erweitert werden die wahlweise neben- oder übereinander angezeigt werden. So ergibt sich auch das bekannte System mit zwei unabhängigen NF-Ausgängen, man kann sich also Main- und Sub-VFO getrennt auf einen Stereo-Kopfhörer ausgeben lassen. Das ist sehr praktisch bei der Jagd nach einer seltenen Station im Split-Betrieb.

Auch bei den Bedienelementen stellt der Yaesu FT-Dx101 eine gelungene Mischung aus bewährten und neuen Ideen dar. So hatte schon der legendäre FT-1000MP einen VFO-Knopf mit einem zusätzlichen, äusseren Abstimmring. Dieser Ring findet sich beim '101' wieder und dient hier leicht umschaltbaren Funktionen: Feinabstimmung am Haupt-VFO, Abstimmung am Sub-VFO, VC-Tuning und Clarifier. Das grosse, farbige Touchpanel dient für viele weiter Funktionen die über Soft-Keys erreichbar sind. Durch Antippen des Spektrums kann man direkt die Frequenz verändern, eine Tippen auf die Frequenz erlaubt eine direkte Frequenzeingabe usw. Das Display lässt sich dem persönlichen Geschmack in Farbe und Darstellung vielfältig anpassen. Auch bei der Bandwahl geht Yaesu neue Wege. So sind die Tasten sehr übersichtlich nebeneinander angeordnet, so haben auch das 60 und das 4m Band eine eigene Taste bekommen. Farbige LEDs über und unter den Bandtasten geben die jeweilige Belegung des Haupt- und Sub-VFOs an.

Ohne Modifikation auf 60m sendefähig

Features und Funktionen FT-DX101

160-10m + 6m + 4m
Hybrid-SDR: Direct Sampling + Down Mixer/SDR
100W Sendeleistung (D Version)
200W Sendeleistung (MP Version)
9MHz ZF Roofing Filter: 12 kHz, 3 kHz, 600 Hz
15 Bandfilter + mitlaufender Pre-Selector (VC Tuning)
Zwei unabhängige Empfänger
Betriebsarten: LSB, USB, CW, RTTY, PSK, AM, FM (+ Data Modes)
18 Bit A/D Wandler
Sehr rauscharmer 400 MHz Local Oszillator
7" Farb-Display mit Touch-Funktion
Vielzweck VFO-Abstimmung
RX/TX Clarifier
Split Betrieb
±0.1 ppm TCXO
Automatische CW Abstimmung
RTTY, CW, PSK31 Decoder
99 Speicher, 12 stellige alphanumerische Beschriftung
5 oder 10 Schnellspeicher
9 Speicherpaare für Scan-Edges
Eingebauter Lautsprecher oben (D Version)
Beistell-Lautsprecher im Gehäusedesign (MP Version)

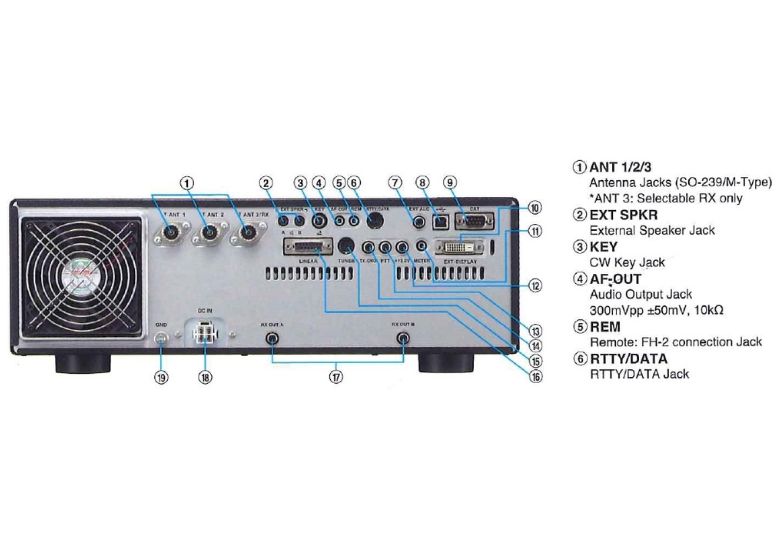

Zwei USB Anschlüsse vorne (Tastatur u.a.), ein USB Anschluss hinten (CAT Steuerung)
Steckplatz für SD-Speicherkarte
DVI-D Anschluss für externen Monitor
RS-232 Serielle Schnittstelle
