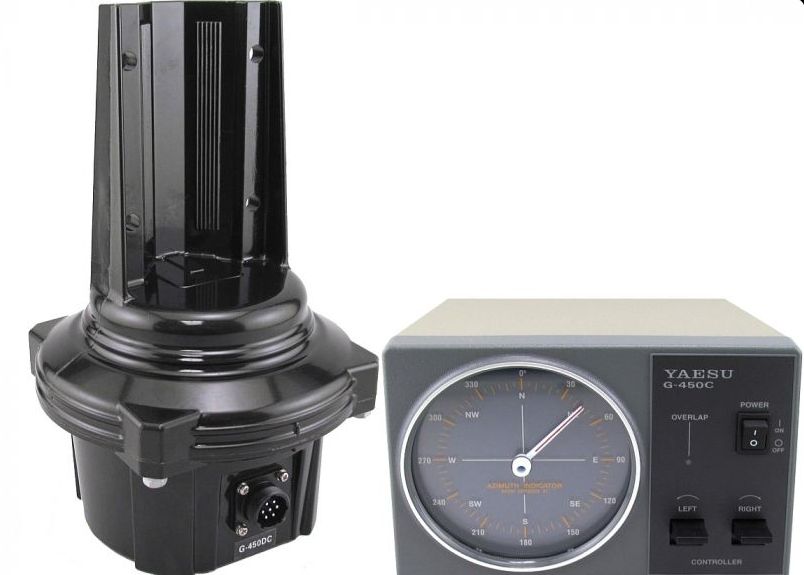

Fernbedienbarer Antennenrotor mit massivem Gussgehäuse und Fernsteuerung für kleine bis mittelgroße 2m oder 70cm Yagis, Sat-Antennen und sonstige Richtantennen
Der Antennenrotor hat eine mechanische und elektrische Endabschaltung.
Die Bremsen sind so konstruiert, dass die Antenne feststeht, jedoch bei starkem Wind oder Sturm nachgibt.
Die Anzeige am Steuergerät justiert sich danach beim Wiedereinschalten automatisch auf den aktuellen Stand der Antenne.
Das Steuergerät hat eine Kompass-Skala mit Überlappungsanzeige und Wipptasten.
Im Lieferumfang sind Stecker für das Steuerkabel enthalten. Zusätzlich wird ein 5-adriges Steuerkabel benötigt.
Bei Montage an der Mastspitze (Standrohr) benötigt man zusätzlichen den Yaesu GC-038 Klemmbackensatz (siehe Zubehör).
Technische Daten:
Netzspannung: 230 V 50/60 Hz
Motorspannung: ca. 20 - 24 Volt
erforderliches Steuerkabel (nicht im Lieferumfang):
4-adrig (statt füher 6-adrig), 0,5 mm2 bis 40 m oder 0,75 mm2 bis 50m
Steuergerät mit 360 Grad Skala
Drehbereich: 450 Grad, plus 5 Grad
Drehgeschwindigkeit: ca. 63 Sekunden pro Umdrehung
Drehmoment: 55 Nm
Bremsmoment: 295 Nm
Biegemoment: 600 Nm
Tragfähigkeit: 100 kg
drehbarer oberer Antennenmast: 32-63 mm (nicht im Lieferumfang)
Montage auf Plattform oder am Antennenmast (Standrohr) mit optionalem Klemmbackensatz
Rotor Betriebstemperatur: -20 bis +40 °C
Steuergerät Betriebstemperatur: 0 bis +40 °C
Rotor Gewicht: ca. 3,5 kg
Steuergerät Gewicht: ca. 2,7 kg
Rotor Abmessungen (Durchmesser + Höhe): 186 x 263 mm
Steuergerät Abmessungen (BHT) 190 x 125 x 150 mm
Lieferumfang: Antennenrotor
Steuergerät mit eingebautem Netzteil
Stecker-Set für Antennenrotor und Steuergerät - auf Wunsch inkl. Montage an optionales Steuerkabel (Meterware), siehe Zubehör
GL-33 Ausgleichsschellen
Montagematerial
englische Bedienungs-/Montageanleitung
