Technische Beschreibung HF-PRO-2-PLUS-T

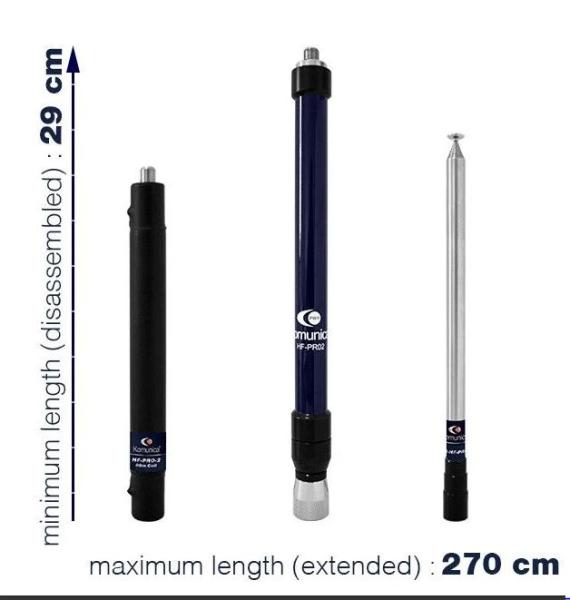

Die HF-PRO-2-PLUS-T Antenne funktioniert auf Kurzwelle sowie 8m nach dem Prinzip eines verkürzten Lambda-Viertel Strahlers, auf 6 und 4m als L/4 Strahler voller Länge. Und diese Antenne ist selbst auch auf 2m einsetzbar, dort arbeitet sie als Lambda 5/8 Antenne. Der Unterschied zur HF.PRO-2 ist der Strahler. Hier wird ein ausziehbares Teleskop mitgeliefert, das eingeschoben nur 24cm und ausgefahren etwa 218 cm lang ist. Dadurch erreicht die Antenne eine maximale Gesamthöhe von ca. 270 cm.
Der Antennenkörper wird von einer Spule gebildet, die äussere Hülle ist verschiebbar und hat einen Abgriff für die Spule. So lassen sich je nach Frequenz sehr leicht unterschiedliche Spulenwerte einstellen. Eine genaue Skala auf dem Spulenkörper hilft bei der Einstellung. Zusätzlich wird zum genauen Abstimmen die Länge des oberen Strahlers verändert.
Der Anschluss ist ein solider PL-Stecker, zum Betrieb wird die Antenne auf einen entsprechenden Halter aufgesetzt. Bei dieser Antenne ist eine weitere Spule für das 80m Band im Lieferumfang enthalten. Wie jede Vertikalantenne braucht die HF-PRO-2-PLUS-T ein gutes Gegengewicht. Maximale Sendeleistung 130 Watt SSB.
Anwendung HF-PRO-2-PLUS-T
Die HF-PRO-2-PLUS-T von Kommunica Power ist eine hervorragende Antenne für die Wanderung oder einen Urlaub mit kleinem Gepäck. Sie deckt die wichtigsten Kurzwellenbänder ab: durch die zusätzliche Verlängerungsspule ist auch das 80m Band dabei. Ohne diese Spule geht es am dem beliebten 40m Band los und umfasst alle Kurzwellenbänder bis einschliesslich 8, 6 und 4m. Und mit der richtigen Länge des Teleskopstrahlers funktioniert die HF-RP-2-PLUS-T auch auf 2m!
Die HF-PRO-2-PLUS-T wird durch Verschieben des Spulenabgriffs in Sekundenschnelle auf eine neue Frequenz abgestimmt. Die Feinabstimmung wird mit dem Teleskopstrahler gemacht. In der Regel lässt sich ein SWR von 1:1.5 erreichen, abhängig vom Aufbauort und Gegengewicht. Zum Betrieb wird ein Fuss benötigt, zum Beispiel ein Magnetfuss für das Auto, oder eine Klemme für die Heckklappe des KFZ. Bitte beachten Sie, das die HF-PRO-2-PLUS-T nicht für die Benutzung während der Fahrt gedacht ist. Stationär lässt sie sich gut mit einem Magnetfuss auf einem Balkongeländer aufstellen, das gleichzeitig als Gegengewicht dient. Falls kein metallisches Gegengewicht zur Verfügung steht, sollte ein Draht von ca. 10m Länge als Gegengewicht verwendet werden.
Dadurch das alle Teile zerlegbar sind und das Teleskop eingeschoben nur 24cm lang ist, passen alle Teile bequem in einen Rucksack für die SOTA/GMA Aktivierung.
Technische Daten
Produktname HF-PRO-2-PLUS-T
Mono-/Multiband Multiband
Farbe Schwarz
Unterstützte Bänder 80m, 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m, 6m, 4m
Höhe 2.6
Gewicht 425 g
Max. Leistung [W] 130 W
Max. Leistung 130 Watt (SSB)
Antennen-Typ Rundstrahl-Antenne
Antennen-Bauform Portabel-Antenne, vertikal
Anschluss PL-Stecker
